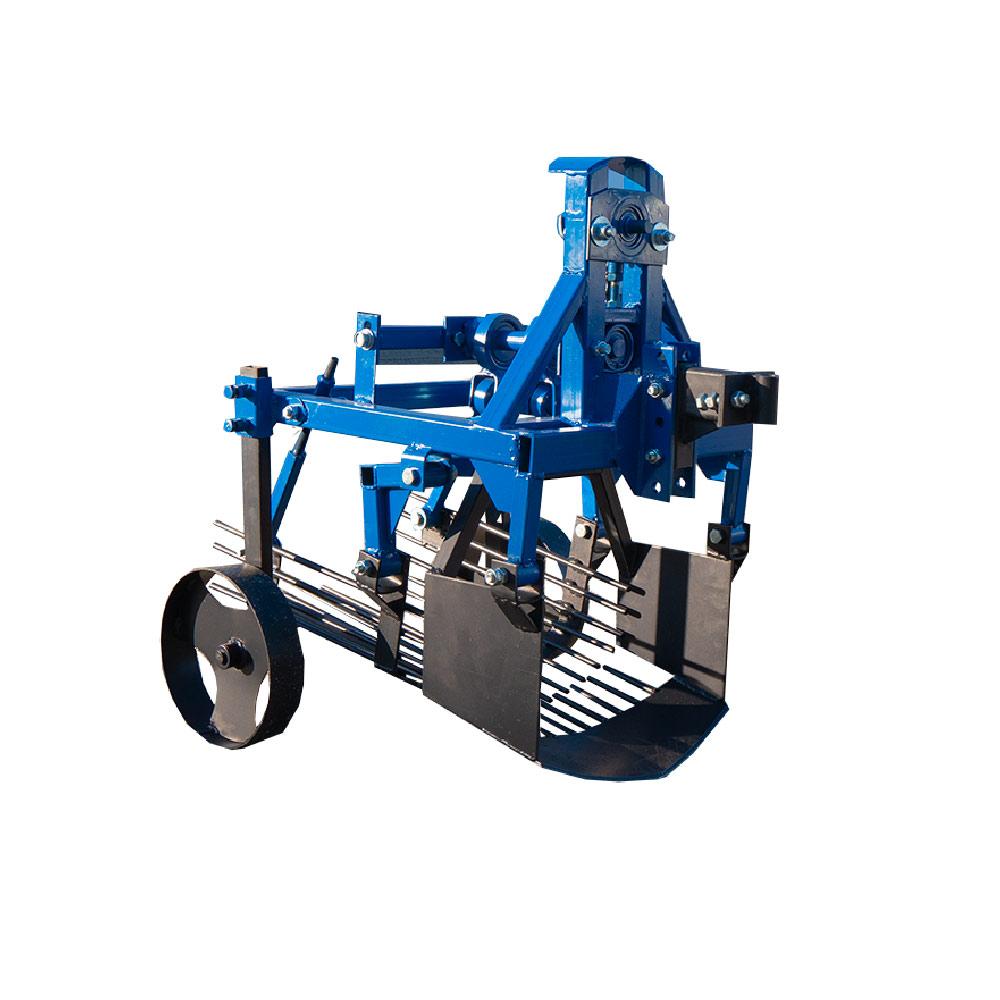

Картоплекопач вібраційний для мотоблока Weima WM1100 A-6 під шліцевий вал ВП (без перехідника) (КК25)
10 260 ₴
- В наявності
- Код: 11-020
- +380 (66) 872-26-82Сергій
Картоплекопач вібраційний для мотоблока Weima WM1100 A-6 під шліцевий вал ВП (без перехідника), КК25
Найменування в прайсі: Картоплекопач вібраційний для мотоблока Weima WM1100 A-6 під шліцевий вал ВП (без перехідника), КК25.
Двоексцентриковий вібраційний картоплекопач може агрегатуватися з мотоблоками повітряного охолодження Weima WM1100 A-6 та мотоблоками, що мають таку ж коробку перемикання передач.
Конструктивною особливістю даної моделі картоплекопача є спеціальний перехідний вузол привода із ланцюговою передачею. В даному варіанті картоплекопалки вбудований понижуючий редуктор не потрібен, оскільки вал відбору потужності мотоблока обертається із необхідною швидкістю.
Перехідний вузол привода оснащений круглим валом діаметром 18 мм. Для передачі обертання застосовується стандартний кардан з артикулом ККД18. Для підключення кардана до мотоблока потрібен спеціальний перехідник.
Для нормальної роботи картоплекопача бажано попередньо очистити ділянку від бадилля.
Принцип роботи
Приводний вузол картоплекопалки отримує обертання від вала відбору потужності мотоблока через спеціальний карданний вал. Карданний вал в комплект не входить і купується окремо. Далі оберти передаються на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на грохот і ніж. У процесі збирання урожаю картоплі ніж підрізає пласт ґрунту з бульбами і подає його на грохот, де картопля очищується від ґрунту і викидається на поверхню. Приводи ножа і грохота працюють від окремих ексцентриків, що суттєво знижує вібрації в процесі збирання.
Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоку. Опорні колеса картоплекопача використовуються для регулювання кута атаки. Причіпний пристрій має регулювання по висоті.
Перед використанням картоплекопалки необхідно перевірити ступінь затягування фіксуючих гайок. Всі вузли повинні забезпечувати вільне переміщення елемента конструкції та мати мінімальний люфт.
Конструкція
У конструкції картоплекопача можна виділити наступні елементи:
- рама;
- перехідний вузол привода із ланцюговою передачею;
- вал з ексцентриками;
- активний ніж;
- гуркіт;
- причіпний пристрій;
- опорні колеса.
Рама картоплекопача виготовлена зі сталевих профільних труб перерізом 40 × 40 мм, 50 × 25мм, 40 × 20 мм. Також конструкцією передбачені додаткові перемички і підсилювачі для забезпечення міцності і надійності.
Активний ніж має товщину 5 мм і ширину 382 мм.
Грохот виготовлено зі сталевого прутка діаметром 10 мм, він має всього 17 зубців, довжина яких становить 500 мм.
Причіпний пристрій стандартний для мотоблоків із двигуном повітряного охолодження.
Опорні колеса мають діаметр 250 мм, ширина – 60 мм. Кріпляться за допомогою болтового з'єднання.
Габаритні розміри:
- висота - 790 мм;
- ширина — 640 мм;
- довжина - 830 мм.
Вага пристрою: 48 кг.
Інструкція користувача, посилання для завантаження.
Шановні покупці!
1.Конструкція, колір і комплект поставки продукції виробництва "Крючков" може не співпадати з фото на офіційному сайті. Перед покупкою уточніть важливі для вас параметри і характеристики.
2.Наші вироби орієнтовані виключно на індивідуальне використання та не підходять для професійної діяльності у фермерських господарствах.
3.Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
Основні атрибути | |
---|---|
Виробник | Крючков |
Країна виробник | Україна |
Кількість рядів підкопування | 1 |
Ширина захвату ножа | 0.5 см |
Ширина транспортерної стрічки | 70 см |
Глибина викопування | 20 см |
Габаритні розміри | |
Довжина | 830 мм |
Ширина | 640 мм |
Висота | 790 мм |
Маса | 48 кг |
Користувальницькі характеристики | |
Тип | грохотна |
Привід | карданий |
Версія мотоблока | Weima WM 1100 A-6 |
Кількість рядів | 1 |
Ширина захоплення | 382 мм |
Ширина міжряджання | 600-700 мм |
Глибина копання | 200 мм |
Клас трактора | мотоблок |
