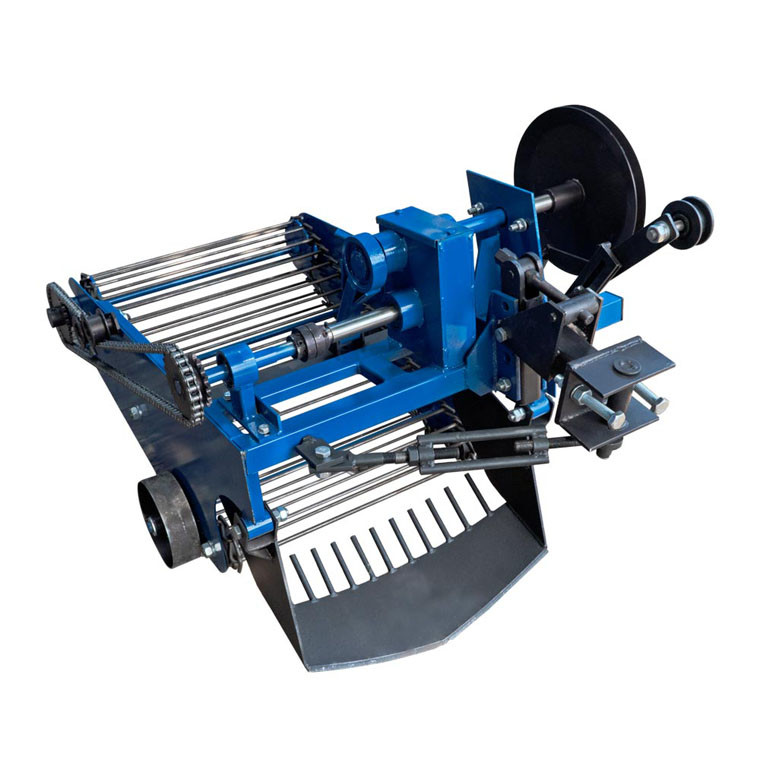

Картоплекопач вібраційний транспортерний (зі зміщенням причіпного) під мототрактор з гідравлікою (Скаут)

Галузь застосування

Транспортерний картоплекопач зі зміщенням КК22 – навісне обладнання для збирання картоплі та інших коренеплодів зі схожою глибиною зростання (ріпа, часник, цибуля). Ширина ножа становить 45,5 см. Глибина викопування – 15 см. Картоплекопач розроблений для використання з мототракторами, колія яких регулюється від 1100 до 1200 мм.

Вимоги до роботи:

• очищена від бур'янів і зеленого бадилля ділянка.

Конструктивні особливості

Картоплекопач зі зміщенням є модифікацією транспортерного картоплекопача КК10, до якого був внесений ряд конструктивних змін, що забезпечує можливість експлуатації з мототракторами, у яких максимальна ширина колії становить 120 см. Особливість даного типу картоплекопачів – активний ніж і транспортерна стрічка. Активний ніж дозволяє знизити навантаження на трактор, а транспортерна стрічка забезпечує дбайливе відділення бульб картоплі від ґрунту.

Транспортерний картоплекопач КК22 має зміщений на 180 мм до лівого краю рами копача причіпний пристрій, що дозволяє розмістити його біля правого колеса мототрактора. Привід картоплекопач отримує від вільного струмка на барабані зчеплення або додаткового шківа нашого виробництва. Зробивши зміщення причіпного вузла, нам довелось встановити подовжений приводний вал. Щоб компенсувати нові бічні навантаження на причіпний вузол, ми використали додаткову поперечну тягу-талреп.

Зауваження. Транспортерний картоплекопач в даному виконанні є бюджетним рішенням. Через зсув копалки відносно осі трактора оператор зіткнеться з труднощами при керуванні: трактор буде відводити в бік. Оптимальним варіантом, що максимально використовує можливості трактора, є застосування дворядного картоплекопача моделі КК19.

Параметри конструктивних вузлів транспортерних картоплекопачів

• Рама виготовлена ​​зі сталевого профілю перетином 40 × 40 мм і 40 × 20 мм. Бокові стінки виконані з металевого листа товщиною 3 мм.
• Активний ніж має ширину 455 мм, максимальне заглиблення – 150 мм.
• Транспортер виготовлений зі сталевого кругляка діаметром 7 мм.
• Ширина ножа — 455 мм.
• Глибина копання – до 150 мм (залежно від стану ґрунту).
• Швидкість руху – до 2 км/год.

Ремінна передача від шківа мототрактора до шківа картоплекопача активізує роботу редуктора. Транспортер приводиться в рух від редуктора через ланцюгову передачу між зірочками. Ніж активізується так само від шківа мототрактора через редуктор. Ніж підрізає ґрунт з картоплею і подає на стрічку, де відбувається відділення бульб від землі.

Комплектація і габаритні розміри:

габаритні розміри: 900 × 740 ×700 мм;

вага: 71 кг;

В комплект входить регульований причіпний пристрій.

Найменування в прайсі: Картоплекопач вібраційний транспортерний (зі зміщенням причіпного) під мототрактор з гідравлікою (Скаут), КК22.

Інструкція користувача, посилання для завантаження.
